隨著生產據點的全球化，生產系統的構建也需要實現全球應對。
CIP Safety以全世界的控制設備制造商、機器人制造商越來越青睞的EtherNet/IP為基礎，實現更高的安全性能，可在全世界的各個角落構建標準化網絡。
并有助于推進生產設備采購的全球化。

安全網絡CIP Safety是一種安全控制用網絡系統，支持全球市場占有率較大的工業用網絡EtherNet/IP。在未來，工業機器人安全系統的使用將越來越廣泛，如果采用支持CIP Safety的安全網絡控制器NX-CSG、NX-SL5，系統構建將變得輕而易舉。

采用多網絡端口，使分配到安全網絡的多個單元成為現實。使用多個單元，可輕松連接大規模生產線控制所需的多個網絡設備。此外，需要在已有安全系統中增減設備時，也可靈活地應對。

生產線間的安全控制網絡用 ：端口1
工序內的機器人等現場網絡用 ：端口2A, 2B

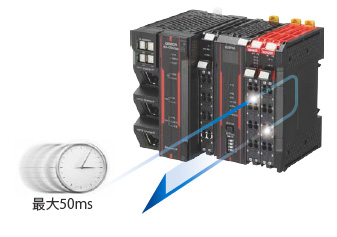

NX-CSG、NX-SL5在支持CIP Safety的同時，還能實現高速安全控制。NX-SL5主機上增設的安全I(xiàn)/O本地控制能在50ms內完成處理，可支持對響應性能有較高要求的應用。

※實際使用時的系統響應速度請?jiān)诳紤]輸入輸出設備性能的基礎上計算。詳情請參考相關手冊。

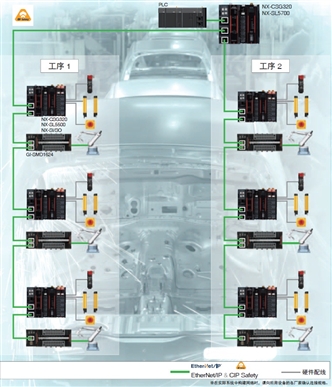

整個系統由支持EtherNet/IP、CIP Safety的多臺設備和裝置構成。
各工序中，除安全光幕、緊急停止開關等安全設備外，還利用NX-CSG、NX-SL5，實現由機器人主機的安全功能構成的安全控制程序。此外，工序之間的聯鎖中使用CIP Safety，構建起貫穿整個系統的安全控制網絡。

使用CIP Safety，利用與工業用EtherNet/IP相同的網絡配置，實現包括安全信號在內的裝置間聯鎖控制。還可與支持CIP Safety的機器人或遠程I/O終端設備進行方便連接。

NX-CSG、NX-SL5可在進行裝置內安全控制的同時，與其他裝置進行聯鎖信號的交換。根據EtherNet/IP及CIP Safety上的硬件配置，安裝各裝置控制所需的程序，實現裝置設計和安全設計的模塊化，有助于標準化和高效化的實現。

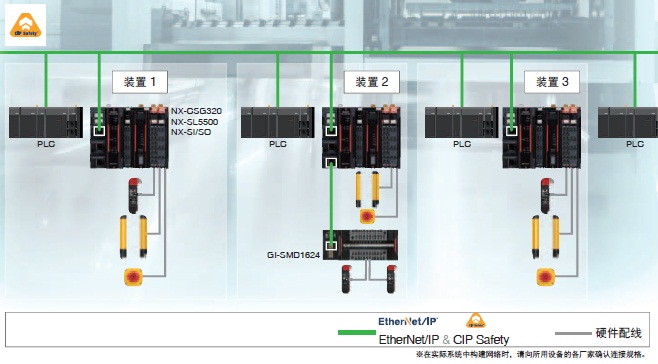

裝置1、3為單獨的加工機，每臺裝置有獨立的一般控制程序和安全控制程序。裝置2是搬運裝置，用于將上述2臺裝置加工的產品傳輸?shù)狡渌ば?。裝置1～3中全部采用NX-CSG、NX-SL5，各裝置間的聯鎖利用CIP Safety實現。

安全網絡控制器NX-SL5與機器自動化控制器NX102連接后，可同時使用EtherCAT和FSoE（Safety over EtherCAT）或EtherNet/IP和CIP Safety。
除了利用FSoE進行裝置內聯鎖控制外，還可利用CIP Safety，通過網絡實現裝置間的安全聯鎖。

與機器自動化控制器NX102組合，實現安全控制和具有高速節拍時間的裝置控制。
如果使用NX102、NX-SL主機上增設的安全I(xiàn)/O和支持FSoE的伺服驅動器，只需簡單的設備，即可通過高速網絡構建運動安全控制。

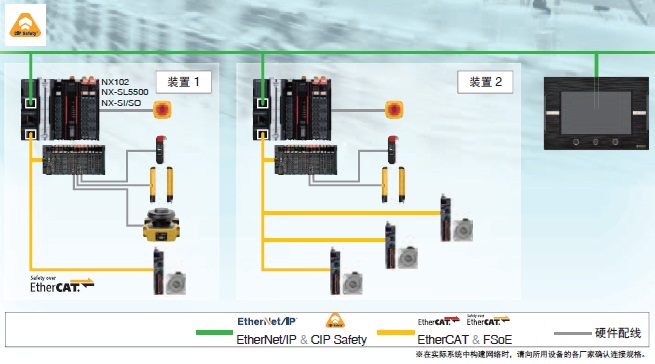

裝置1、2使用NX102和NX-SL5的組合，整個系統融合了EtherCAT的高速、高精度控制和安全網絡。這些裝置的狀態將報告至上級系統，同時，還會顯示在同一網絡上配置的可編程終端的HMI上。

當下工程師面臨著如何削減“系統程序設計工時”和“安全程序驗證工時”所帶來的課題，而自動化軟件Sysmac Studio中配備的各種功能將為您解決煩惱。

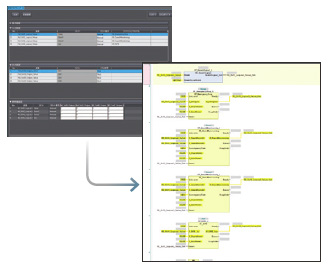

只需輸入安全設備的輸入輸出條件和停止條件，即可自動生成簡單的裝置安全控制系統的程序。

※利用自動編程功能生成的程序并不能保證功能安全的實現。關于使用條件等信息，請參考用戶手冊（SGFM-CN5-723）。

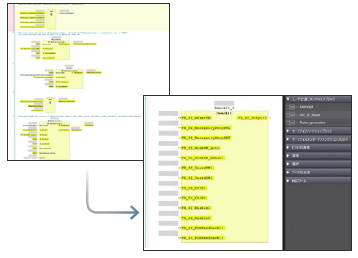

創建的程序可統一轉換為用戶定義FB。每個用戶定義FB的輸入輸出條件可作為幫助文件，與程序一同管理。此外，還可利用不同層級的安全設置，防止程序被意外更改。

※用戶定義FB還可結合硬件構成，作為模塊化的程序部件使用。實現程序的標準化，為維持穩定的設計品質作出貢獻。

所創建程序的動作可利用模擬功能確認。只需使用工具即可進行程序驗證，因此硬件構建和軟件設計可同時進行。

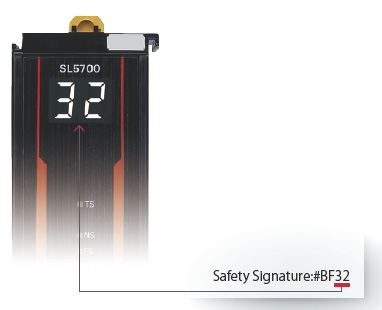

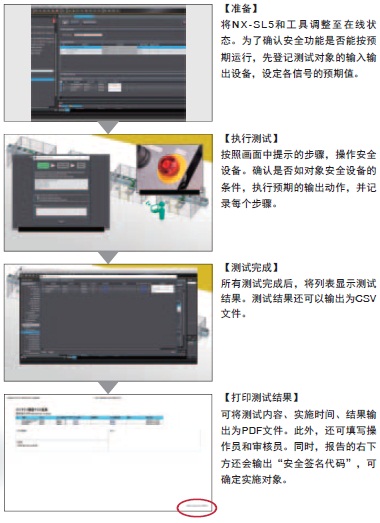

配備在線功能測試。寫入程序后，可在保持程序動作狀態的情況下，在線確認安全功能的動作。確認結果將輸出為帶安全簽名代碼的報告。安全簽名代碼會始終顯示在NX-SL5上搭載的顯示部（7段）中，因此任何人都可以方便地確認CPU中寫入的程序是否已通過動作確認。
＊截至2018年3月，本公司調查

設備啟動后，為了削減生產設備的維護工時、最大限度地減少生產設備的停機時間，搭載了無需將PC帶到現場、無需工具即可實現的功能。

在安全系統的記錄中，使用預先設定了記錄條件的SD卡。
開始觸發條件成立后，設定的設備變量、公開變量值將作為時間系列數據輸出。
可用于早期發現設備意外停止的原因和防再發對策的研究。

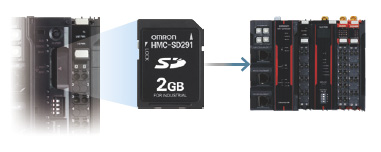

已創建的程序或設定信息可保存到通信控制器單元上搭載的SD卡中。需要更換安全CPU單元時，使用SD卡，可方便地將程序或設定復制到新單元中。

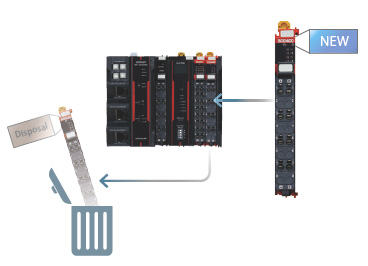

更換安全I(xiàn)/O單元時，只需拆下要更換的單元，然后安裝新單元，即可自動下載需要的設定數據。無需啟動工具。
